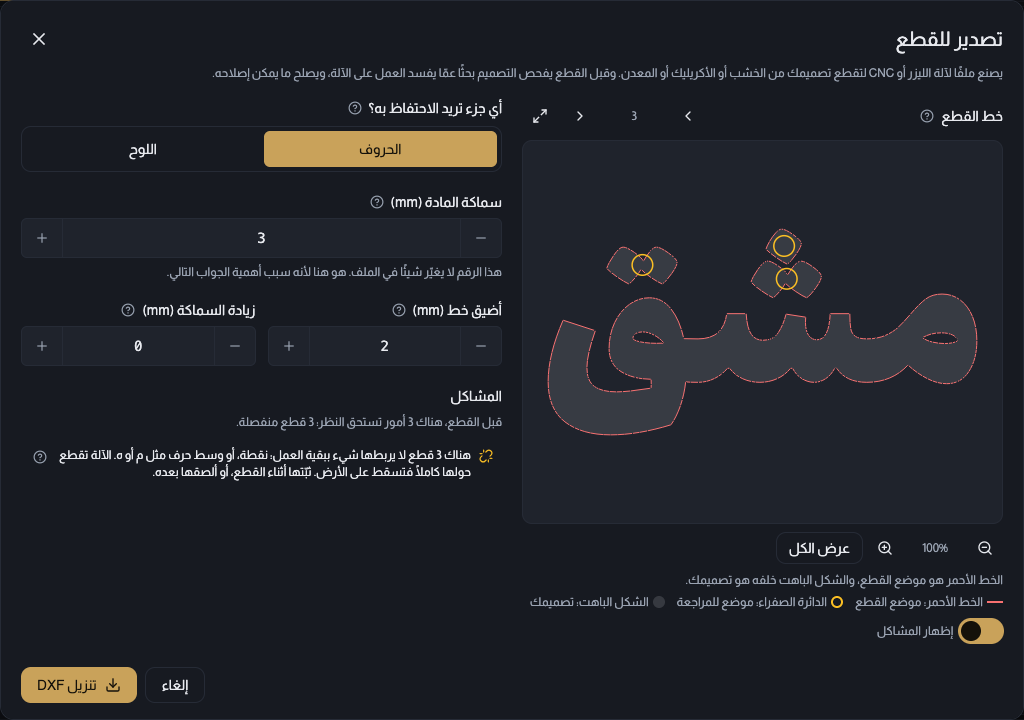

نافذة التصدير للقطع

أي باقة تحتاج

النافذة نفسها مفتوحة للجميع: افحص تصميمك، وشاهد خط القطع، واقرأ التحذيرات، وأصلحها، مهما كانت باقتك.

زر «تنزيل DXF» وحده هو المقيد. التصدير للقص بالليزر اليوم في باقة Studio، فإن كنت على Free أو Pro فالتنزيل مقفل ويعرض عليك الترقية. راجع قسم الأسعار على الصفحة الرئيسية للحالة الحالية.

أي جزء تريد الاحتفاظ به؟

«أي جزء تريد الاحتفاظ به؟» أول سؤال، وجوابه يحدد أي القطع تسقط حين تنتهي الآلة.

«الحروف»: تخرج الحروف قطعا مستقلة، تصلح للوحة جدارية أو لقطعة قائمة، ويبقى اللوح حولها فضلة. ويسمي أهل الصنعة هذا قطعا موجبا.

«استنسل (اللوح)»: تصير الحروف فتحات في اللوح، يصلح للاستنسل أو للوحة يضيء خلفها نور. اللوح هو القطعة، والحروف تسقط منه. ويسمي أهل الصنعة هذا قطعا سالبا.

وكل خيار يحمل هذا الشرح في سطر واحد على المفتاح نفسه، فلا تحتاج إلى تخمين أيهما تريد.

حقائق المادة

«سماكة المادة (mm)» سماكة الخشب أو الأكريليك أو المعدن الذي تقطع منه. المادة الأسمك تحتاج خطوطا أعرض: فالشعاع يجب أن يحرق المادة كلها، والخط الذي يقل عرضه عن نحو ثلثي السماكة يتفحم أو ينكسر، وهي القاعدة التي تنشرها خدمات القطع بالليزر. وحين تضبطها يُملأ حقل «أقل عرض للخط» أدناه بهذه القاعدة، فإذا عدّلت «أقل عرض للخط» بنفسك بقي على ما اخترته ولم يعد يتبع السماكة.

«أقل عرض للخط (mm)» أقل عرض يتحمله الخط قبل أن تنكسر المادة. في خشب أبلكاش سماكته 3 mm ينكسر ما كان أرفع من 2 mm تقريبا وأنت ترفع القطعة عن الآلة. اضبطه على ما تتحمله مادتك فعلا، فالتنبيهات تتبعه.

«تعريض الخط (mm)» يجعل كل خط أعرض قليلا. استعمله حين تقول التنبيهات إن مواضع من حروفك أرفع من أن تتحمل القطع. سيبدو تصميمك أثقل قليلا، ولا يتغير شيء على لوحة الرسم.

خط القطع

«خط القطع» معاينة حية: الخط الأحمر هو تماما حيث يمر شعاع الليزر أو رأس القطع، والشكل الباهت خلفه هو تصميمك، والدوائر الصفراء تشير إلى مواضع تستحق نظرة ثانية. ويشرح مفتاح المعاينة هذه الألوان الثلاثة تحت الصورة.

مرر أو اقرص للتكبير بقدر حركة أصابعك، واسحب بمؤشر اليد للتحريك. و«عرض الكل» يعيدك إلى المشهد كاملا، ومعها زرا «تكبير» و«تصغير».

ويبقى تكبيرك حيث تركته وأنت تغير الأرقام أو تضغط «إصلاح». لا يحرك المعاينة إلا اختيار مشكلة أو «عرض الكل».

ويُرسم الخط من النقاط نفسها التي يحملها الملف، فإذا كبرت إلى أقصى حد رأيت الدرجات المستقيمة الصغيرة التي يتكون منها كل ملف قطع. والمسافة بينها لا تتجاوز 0.02 mm، أي خمس عرض شعاع الليزر، وتحتفظ الزوايا المستديرة بعدة نقاط فلا يخرج شيء منها مشطوفا.

«عرض أكبر» يوسع لوحة المعاينة نفسها حين تريد نظرة أوضح.

«إظهار المشاكل» يظهر الدوائر الصفراء أو يخفيها.

«المشكلة السابقة» و«المشكلة التالية» ينقلانك بين المواضع واحدا واحدا، ويظهر عدادها بينهما.

قبل أن يكون في المشروع ما يقطع تقول اللوحة «لا يوجد ما يُقطع بعد.».

وتحت المعاينة مباشرة يعطيك «القياس النهائي» عرض القطعة النهائية وارتفاعها بالمليمترات. والملف نفسه بالمليمترات، فإن سألك برنامج الآلة عن وحدة استيراد ملف DXF فاختر المليمتر.

وكلما تغير إعداد يظهر إشعار صغير «جارٍ فحص خط القطع…» فوق المعاينة أثناء إعادة فحص التصميم، وينتظر «تنزيل DXF» حتى ينتهي. أما التبديل بين «الحروف» و«استنسل (اللوح)» فلا يستدعي هذا الفحص: فهو فوري.

المشاكل

«المشاكل» ملخص ما وجدته النافذة قبل القطع، مقسوما على ثلاثة أنواع: «مواضع رفيعة» و«قطع منفصلة» و«تفاصيل أصغر مما تقطعه الآلة».

الموضع الضيق هو حيث تتناقص الضربة حتى تكاد تختفي، أو حيث تلتقي ضربتان. والخشب ينكسر هناك أولا. وتقارن النافذة أضيق موضع في تصميمك بما قلت إن مادتك تتحمله.

والقطعة المنفصلة تختلف حسب الجزء الذي تحتفظ به. مع «الحروف» هي نقطة أو حرف منفصل لا يربطه شيء ببقية العمل، والآلة تقطع حوله كاملا فيسقط. ومع «اللوح» هي وسط حرف مثل م أو ه أو و، أي الفراغ الذي تحيط به الضربة: تسقط تلك القطعة من الاستنسل. وفي الحالتين ثبّتها بالشريط اللاصق أو بالأثقال أثناء القطع، أو ألصقها بعده. والقطعة التي تُحسب منفصلة لا تُحسب مرة أخرى موضعا ضيقا.

التفصيل الصغير جدا أضيق من شعاع الليزر أو رأس القطع نفسه. ولشعاع الآلة عرض خاص به، وما كان أضيق منه لا يمكن قطعه مهما كانت الآلة جيدة. هذه التفاصيل تخرج أثرا محروقا أو لا تخرج أصلا.

إن كان التصميم سليما قالت النافذة «لا شيء يحتاج إصلاحًا، من المفترض أن يخرج القطع نظيفًا.».

الإصلاح

مع «الحروف»، «إصلاح» يضبط «تعريض الخط» على القيمة التي تحل هذا التحذير بالذات: ما يكفي ليصير أرفع موضع بعرض ما تتحمله مادتك، أو ما يكفي ليصبح أصغر تفصيل أعرض مما تقطعه الآلة. ويكتب الزر نفسه كم يضيف، بخطوات 0.05 mm، فترى المقدار قبل الضغط وتستطيع خفض «تعريض الخط» بعده إن بدا لك التصميم أثقل مما تريد. و«إصلاح الكل» يفعل ذلك للتحذيرات كلها دفعة واحدة. وبعض المواضع لا ينقذها التعريض، وتقول النافذة ذلك صراحة: كبر هذا الجزء في تصميمك أو احذفه.

مع «استنسل (اللوح)» لا يظهر زرا «إصلاح» و«إصلاح الكل» أصلا. فتعريض الخط في الاستنسل يوسّع الفتحات وتُرقّق اللوح بينها، وهو عكس الإصلاح، فسطر الموضع الرفيع يشرح ذلك بدلا من الزر ويقترح جعل الحروف أعرض في التصميم.

القطع المنفصلة ليست خطأ يصلح بزر، فهي طبيعة الحرف نفسه. عالجها على الآلة بالتثبيت، أو بالغراء بعد القطع.

التنزيل

«تنزيل DXF» يحفظ ملف الآلة على جهازك. وهو الجزء الوحيد من هذه النافذة الذي يحتاج باقة Studio اليوم.

والملف بصيغة DXF على نسق AutoCAD 2000، بالمليمترات، والرسمة موضوعة عند نقطة الأصل بحيث تقع زاويتها السفلى اليسرى عند 0,0، وخط مغلق واحد لكل شكل. وتقرأه كل برامج الليزر وCNC الشائعة، ومنها LightBurn وxTool Creative Space وRDWorks. أما Glowforge فاستثناء معروف: لا يقبل ملفات DXF أصلا.

إن تعذر إنشاء خط القطع قالت النافذة إن الأمر فشل وطلبت إغلاق النافذة وفتحها من جديد.
